  管式土壤墑情監測站

一、產(chan)品簡介

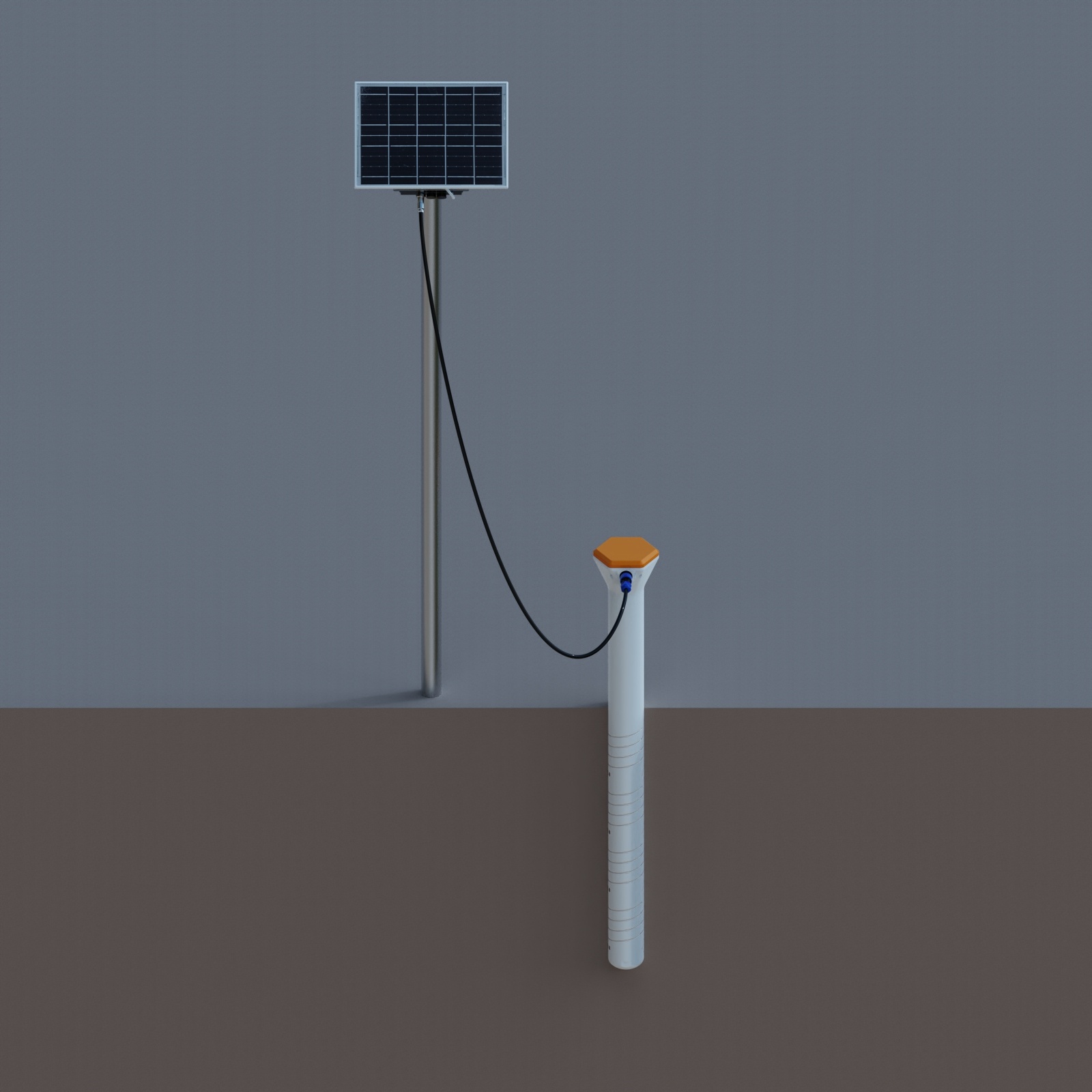

管式土(tu)壤(rang)(rang)(rang)監(jian)測(ce)站(zhan)是用(yong)于監(jian)測(ce)土(tu)壤(rang)(rang)(rang)剖面(mian)(mian)溫度、土(tu)壤(rang)(rang)(rang)剖面(mian)(mian)濕度、土(tu)壤(rang)(rang)(rang)剖面(mian)(mian)電導率的在線監(jian)測(ce)設(she)備，集(ji)土(tu)壤(rang)(rang)(rang)溫度、水(shui)分、電導率可廣泛應用(yong)于智(zhi)慧(hui)大棚(peng)、智(zhi)慧(hui)果園(yuan)、智(zhi)慧(hui)灌溉等農業工程(cheng)領(ling)域。

二、產品參數

太陽(yang)能板功率(lv)：8W

太陽能板標準工作電(dian)壓：DC5V

內(nei)置(zhi)鋰電池容(rong)量：5000mAh

傳感器啟動時間：60S

傳感器供電電壓：DC12V

傳感器供電(dian)(dian)電(dian)(dian)流：22mA

傳感器功(gong)耗(hao)：0.26W

通訊方式：485 Modbus RTU協議

測(ce)量參(can)數：可(ke)同時測(ce)量4層(ceng)（10層(ceng)以下可(ke)定制層(ceng)數）

測(ce)(ce)量(liang)原理(li)：通(tong)過測(ce)(ce)量(liang)土壤介電常(chang)數建立數學模型，設(she)計螺(luo)旋式測(ce)(ce)量(liang)電極測(ce)(ce)量(liang)土壤體積含水(shui)率(lv)數據。

三、優勢與特點

★單個土(tu)壤管(guan)式傳感(gan)器可(ke)以(yi)同(tong)時測量多個深(shen)度的土(tu)壤參(can)數，監測深(shen)度可(ke)定制（小于1M）。

★傳感器采用低(di)功(gong)耗設計，功(gong)耗低(di)至0.26W，適用于野外(wai)長期(qi)無(wu)人監測。

★傳感器每層都(dou)可以(yi)獨立測(ce)量(liang)溫度、濕(shi)度、電導率參數。

★傳感器外殼采(cai)用進口PC材質，強度高、耐(nai)腐蝕、對環境無污染。

★傳(chuan)感器防水(shui)等(deng)級達到IP67，應對長期室外監(jian)測(ce)。

★傳感器測量(liang)一定區域(yu)內的平均濕度，彌補了單點(dian)測量(liang)具有(you)局限性的問題。

★傳感器采用(yong)自主設計的螺(luo)旋式(shi)測量(liang)(liang)電極(ji)，改善傳感器與土壤之間(jian)的接觸，盡量(liang)(liang)避免空氣(qi)間(jian)隙造(zao)成的測量(liang)(liang)誤(wu)差(cha)。

四、使(shi)用注(zhu)意(yi)事項

a.傳感器使(shi)用(yong)應嚴格按(an)照安裝使(shi)用(yong)說明書進行(xing)。

b.多個傳感(gan)器同(tong)時(shi)工作時(shi)，必須(xu)間隔3米(mi)以上距離(li)。

c.傳(chuan)感(gan)(gan)器測(ce)量(liang)原理(li)限制(zhi)，傳(chuan)感(gan)(gan)器測(ce)量(liang)地為中心半徑3米范(fan)圍內不應有電磁線纜和強(qiang)磁輻射(she)干擾，避免造成傳(chuan)感(gan)(gan)器測(ce)量(liang)的(de)巨大(da)誤差和損壞。

d.傳(chuan)(chuan)感器的安裝環境應(ying)該符合傳(chuan)(chuan)感器的測(ce)量范(fan)圍，避免超量程(cheng)等(deng)不(bu)規范(fan)行為(wei)。

e.傳感器(qi)安裝應(ying)避(bi)開(kai)強(qiang)酸(suan)強(qiang)堿、重(zhong)油污重(zhong)金屬環境進行。

f.傳感器為土壤測量(liang)傳感器，禁止使用本傳感器對其他物質(zhi)進行(xing)測量(liang)。

g.傳感器安裝環境不能(neng)有強振動。

h.傳感器不能有過強外力(li)作用。

i.禁止拆卸，私自(zi)拆卸視(shi)為不合規行為，后續將不再提(ti)供任何服務行為。

五、結(jie)構(gou)圖

六、尺(chi)寸圖

七、安裝方法

鉆(zhan)孔法：

1. 取土鉆鉆頭(tou)、手柄、支桿，完成后將取土鉆豎(shu)直于地面，雙(shuang)手緊握手柄順時(shi)針下壓慢速轉動。(注意：不要太用力(li)，務必慢速多轉幾圈，防止鉆頭(tou)跑偏至(zhi)孔(kong)洞打歪)

2. 將取(qu)(qu)土(tu)鉆(zhan)從(cong)孔洞中取(qu)(qu)出，放到盆子里(li)，用工(gong)具把鉆(zhan)出的土(tu)收(shou)集到盆子里(li)以用來和(he)泥漿。(注(zhu)意：第一鉆(zhan)土(tu)因(yin)為雜質過多，不做收(shou)集)

3. 反復持(chi)續上述打(da)孔(kong)(kong)、取(qu)土，并在此過(guo)程中嘗試性地將傳感器輕放入(ru)孔(kong)(kong)洞中(請勿將設備(bei)用(yong)力觸底)，以測試孔(kong)(kong)洞的深度是否(fou)合適;若有卡頓，則使用(yong)取(qu)土鉆修(xiu)正，保證傳感器放入(ru)、取(qu)出(chu)都(dou)比較(jiao)順暢(chang);直到孔(kong)(kong)深與傳感器所標識的安裝位置齊平(ping)（零刻度線），打(da)孔(kong)(kong)完成。

4. 挑出盆中土(tu)(tu)壤(rang)雜質，石子、根、不(bu)容易(yi)溶解的土(tu)(tu)塊(kuai)等。將土(tu)(tu)壤(rang)搓細(xi)，以(yi)便和泥漿。

5. 倒入(ru)適量(liang)水，充分攪拌(ban)至(zhi)粘稠狀(zhuang);壤土泥漿一般(ban)不(bu)能稠于“芝麻醬”狀(zhuang)。

6. 將泥(ni)漿(jiang)慢慢倒(dao)入孔洞，大概到孔洞1/2的位置;可根據(ju)實際(ji)情況酌情增減。

7.將(jiang)傳(chuan)感器慢慢放入孔(kong)洞中，順時針轉動并下壓(ya)，速度過(guo)快可能會導致氣泡不(bu)能被完(wan)全排(pai)出。(注意(yi)：再(zai)轉動下壓(ya)的過(guo)程中不(bu)可以上(shang)拔(ba)傳(chuan)感器，防止(zhi)氣體(ti)再(zai)次吸入孔(kong)中)

8.當傳感器安裝到正(zheng)確的(de)深(shen)度(du)后，設備周(zhou)圍會溢出一(yi)些泥(ni)漿，灌漿完成(cheng);此時傳感器安裝深(shen)度(du)與(yu)洞口齊平(ping)。(注(zhu)意：將傳感器周(zhou)圍3CM以外多余的(de)泥(ni)漿清除，防止結塊(kuai)影響水分下滲(shen))

掩埋法(fa)：使用鎬子(zi)挖一個埋傳感器(qi)的(de)深坑，和泥漿將(jiang)傳感器(qi)掩埋，處(chu)理細節參(can)照鉆孔法(fa)。
